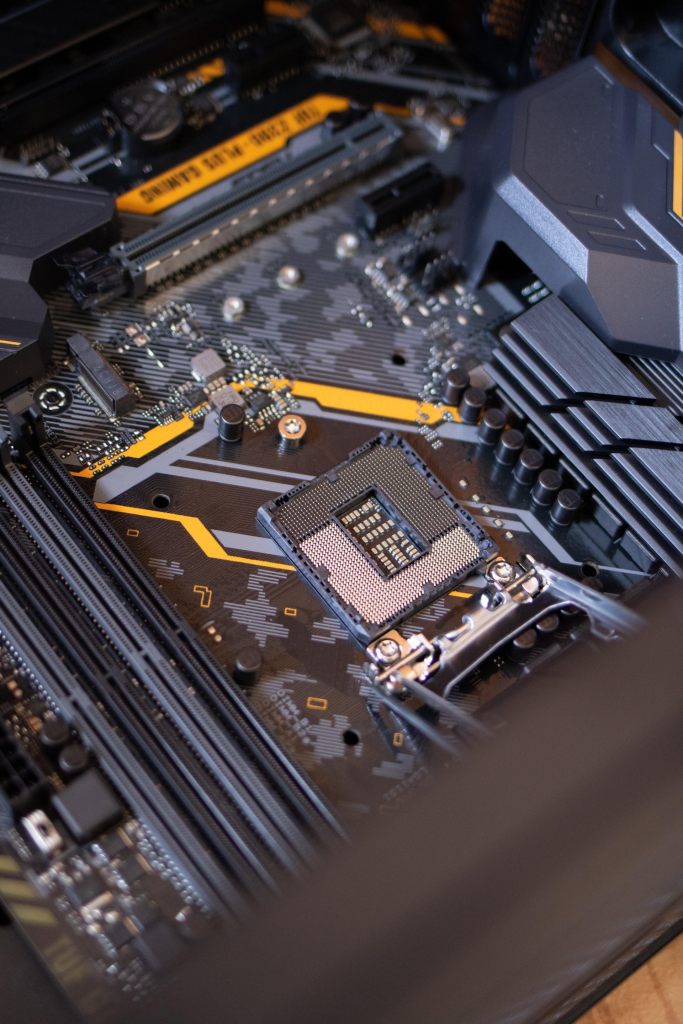

O processo de fabricação de uma placa mãe ou motherboard envolve diversas etapas, destacam-se de forma resumida:
- Projeto e Layout: Primeiramente, a equipe de engenharia do fabricante cria o design da placa mãe usando software especializado de CAD. Isso envolve a colocação dos componentes, como chipset, processador, memória, slots de expansão, conectores de energia e de dados, dentre outros, em uma placa de circuito impresso (PCB) que é projetada para atender aos requisitos específicos de cada tipo de processador e outros componentes. O layout do PCB é, em seguida, criado e verificado para garantir que todos os componentes estejam dispostos corretamente.
- Fabricação do PCB: O PCB é então fabricado a partir de camadas finas de material isolante e condutivo, como fibra de vidro e cobre. Esse processo envolve a exposição da camada de cobre a um padrão de máscara fotoimpresso e depois a exposição a produtos químicos para remover o cobre não desejado. O PCB passa então por uma série de etapas de processamento, incluindo a perfuração e o corte da placa.
- Montagem de Componentes: Os componentes eletrônicos, como resistores, capacitores, diodos e transistores, são então montados na placa-mãe por meio de soldagem ou de outros métodos de conexão. Esses componentes são posicionados nos locais designados pelo layout da placa e soldados nas trilhas de cobre.
- Testes e Inspeção: Depois que todos os componentes são montados, a placa-mãe passa por uma série de testes para verificar se todos os circuitos e conexões estão funcionando corretamente. Isso envolve testes de continuidade elétrica, teste de curto-circuito, teste de tensão e teste de carga. A placa-mãe também é inspecionada visualmente para detectar possíveis defeitos de solda ou outros problemas.
- Embalagem e Distribuição: Finalmente, a placa-mãe é embalada em caixas protetoras e enviada para distribuidores e fabricantes de computadores. A placa-mãe é então integrada em computadores pessoais e outros dispositivos eletrônicos pelos fabricantes.
Conclusão
Cada etapa do processo de fabricação da placa mãe é crucial para garantir que o produto final funcione corretamente e atenda aos padrões de qualidade e desempenho esperados.
Nos vídeos abaixo, é possível verificar o processo de fabricação de placas mães em detalhes.
Conhecia o processo de fabricação de uma placa mãe?
Comente!
Nome do aluno: Jhuliano Anthony do Amaral
RA: a2931788
1- Produção das placas-mãe ASUS no Brasil
O vídeo mostra como é feita a produção da placa-mãe ASUS Z170M-PLUS/BR na fábrica da Foxconn, em Manaus. O processo começa com a placa de circuito, que é a base onde todos os componentes vão ser colocados. Primeiro é aplicada uma pasta de solda nos pontos certos da placa, depois máquinas automatizadas vão colocando vários componentes eletrônicos, como capacitores, resistores e outros componentes pequenos. Essas máquinas precisam ser bem precisas, porque cada peça tem um lugar específico e algumas são muito pequenas.
Depois que os componentes menores são colocados, a placa passa por um forno que aquece a solda, fazendo com que os componentes fiquem presos nela. Em seguida, são colocadas outras peças maiores, como conectores, entradas e os slots para memória RAM e outros dispositivos. Durante esse processo os funcionários também acompanham a produção, verificando se as máquinas estão fazendo tudo corretamente e realizando algumas etapas que não podem ser feitas totalmente de forma automática.
Por último, as placas passam por inspeções e testes para verificar se todos os componentes estão funcionando corretamente. São procurados problemas como peças colocadas no lugar errado, falhas nas soldas ou algum defeito na placa. Depois que ela é aprovada nos testes, é preparada para ser embalada e distribuída para as lojas. Então, o processo mostrado no vídeo envolve bastante tecnologia e automação, mas também depende dos funcionários para acompanhar e garantir a qualidade da produção.
2 – Complementação sobre a fabricação de placas-mãe
Além do que foi mostrado no vídeo, a fabricação de uma placa-mãe começa muito antes da montagem dos componentes. Primeiro existe o desenvolvimento do projeto, onde são definidos o tamanho da placa, a posição de cada componente, as conexões elétricas e quais processadores, memórias e outros dispositivos ela vai suportar. Depois disso é produzida a placa de circuito impresso, que possui várias trilhas de cobre responsáveis por fazer as ligações entre os diferentes componentes.
Quando a placa de circuito está pronta, começa a montagem das peças. Algumas são colocadas por máquinas automaticamente, principalmente os componentes menores, enquanto outras peças maiores podem ser colocadas em outras etapas. Depois os componentes são soldados na placa, usando processos que envolvem temperaturas controladas. Tudo isso precisa ser feito com bastante cuidado, porque qualquer componente colocado errado ou uma solda mal feita pode fazer a placa apresentar problemas.
Depois da montagem, são realizados vários testes para verificar se a placa está funcionando corretamente. Também são feitas inspeções para encontrar possíveis defeitos que não podem ser percebidos apenas olhando para a placa. Só depois de passar por essas verificações é que o produto pode ser embalado e enviado para comercialização. Dessa forma, a fabricação de uma placa-mãe envolve várias etapas, desde o planejamento e produção do circuito até a montagem, testes e controle de qualidade.
CurtirCurtir
Phellipe Oliveira Schultz
ra: 2931818
O Processo de Produção (Resumo do Vídeo)
2. Contexto Técnico e Industrial (Complementos)
O vídeo ilustra com clareza o fluxo padrão da indústria de montagem em superfície (SMT). Algumas explicações técnicas aprofundam o que foi mostrado:
Histórico da Produção Nacional A presença da Asus na Zona Franca de Manaus data de 2008, impulsionada pelos incentivos fiscais da Lei de Informática. Para se adaptar aos novos chipsets, a fábrica recebeu constantes atualizações tecnológicas. Esse amadurecimento industrial permitiu que a linha evoluísse de modelos mais simples para placas de alta complexidade, como a TUF Gaming Z490-Plus (com 6 camadas de PCB), que em 2020 se tornou a primeira placa voltada ao público gamer da Intel produzida 100% no Brasil.
CurtirCurtir
1 – Faça um resumo de como são produzidas as placas mãe Asus no Brasil, baseado no vídeo https://youtu.be/0V6XS1xhZkw?si=LEjz81_jNBo_DDP3
Resposta 1:
O vídeo do TecMundo mostra a fábrica da ASUS em Campinas (SP), onde as placas-mãe são montadas com alto nível de automação e com o mesmo padrão de qualidade da matriz. O processo pode ser resumido em cinco etapas:
Inspeção inicial: chegam os circuitos impressos (PCBs) e os componentes, que passam por controle de qualidade para eliminar falhas e impurezas antes da produção.
SMT (montagem em superfície): máquinas de alta velocidade aplicam a pasta de solda e posicionam, com precisão milimétrica, os componentes pequenos (resistores, capacitores e chips). Depois, a placa passa por um forno de refusão (reflow), que derrete a solda e fixa os componentes.
Componentes maiores (through-hole): slots de memória RAM, slots PCIe, conectores e capacitores grandes são inseridos manualmente ou por máquinas de inserção e fixados na máquina de solda por onda.
Inspeção e testes: ao longo da linha há inspeção visual e óptica automática (AOI) para achar defeitos de solda ou componentes desalinhados, além de testes funcionais que verificam se a placa liga e se portas e barramentos funcionam.
Embalagem e distribuição: após os testes e a limpeza, a placa recebe os acessórios (cabos SATA, espelho traseiro, manual e drivers) e é embalada em caixa lacrada para o mercado brasileiro.
O vídeo destaca que a produção local agiliza a entrega de hardware no Brasil, sem abrir mão dos critérios internacionais de qualidade.
2 – Complemente o resumo com outros materiais, pesquise por outras fontes sobre o processo de fabricação de placas mães.
Resposta 2:
O vídeo se concentra na montagem da placa (SMT em diante). As fontes pesquisadas completam o quadro mostrando o que acontece antes, na criação do circuito impresso, e detalham melhor a montagem.
a) Projeto da placa: segundo o TecMundo [1], a fabricante primeiro projeta a placa nos mínimos detalhes: escolhe a plataforma (AMD ou Intel), define o mercado-alvo (baixo, médio ou alto desempenho) e monta a lista de componentes necessários.
b) Fabricação do circuito impresso (PCB nu): a base é feita de fibra de vidro, material rígido o bastante para sustentar os demais componentes [1]. As placas-mãe são multicamadas e as fontes técnicas [2][3] descrevem esta sequência:
Camadas internas: o desenho do circuito é transferido para o cobre e a corrosão química (etching) remove o cobre excedente, deixando só as trilhas. As camadas internas são corroídas e inspecionadas antes da laminação, pois depois de prensadas não podem mais ser acessadas [2].
Laminação: as camadas são empilhadas com folhas de fibra de vidro pré-impregnada (prepreg) e unidas sob calor e pressão em uma única placa sólida [2][3].
Furação: furos de vários tamanhos são feitos para componentes e vias entre camadas. É uma etapa lenta, cara e crítica, e pode usar broca mecânica ou laser nas microvias [1][2]. Em seguida os furos são metalizados com cobre para conduzir corrente entre as camadas [3].
Camadas externas, máscara de solda e serigrafia: as camadas externas recebem imagem e corrosão de forma semelhante às internas. A máscara de solda (geralmente verde) isola as trilhas, protege o cobre da oxidação e evita pontes de solda, e a serigrafia imprime as marcações na placa [3].
Acabamento superficial: as áreas de cobre expostas recebem um acabamento (HASL, ENIG ou OSP, por exemplo) para preservar a soldabilidade [2][3].
c) Montagem dos componentes (SMT e through-hole): com a PCB pronta, a linha de montagem faz a impressão da pasta de solda sobre as ilhas da placa, seguida de inspeção do alinhamento [4]; as máquinas pick and place posicionam os componentes SMD sobre a pasta [4]; e a placa passa pelo forno de reflow, com zonas de temperatura crescente (pré-aquecimento, refusão e resfriamento), que derrete e depois solidifica a solda, formando as conexões elétricas [5]. Conectores through-hole podem ser inseridos manualmente antes do reflow, aproveitando a mesma linha SMT, como alternativa à solda por onda mostrada no vídeo; o processo termina com inspeção final e limpeza de resíduos de fluxo [4].
d) Conclusão: juntando o vídeo e as demais fontes, a produção de uma placa-mãe tem quatro grandes fases: projeto, fabricação do circuito impresso multicamadas, montagem dos componentes (SMT e through-hole) e inspeção/testes finais. O vídeo da ASUS em Campinas ilustra principalmente as duas últimas, e as fontes complementam as duas primeiras.
Fontes:
[0] TecMundo / ASUS. Como são produzidas as placas-mãe ASUS (vídeo). https://youtu.be/0V6XS1xhZkw?si=LEjz81_jNBo_DDP3
[1] TecMundo. Como são fabricadas as placas-mãe. https://www.tecmundo.com.br/produto/23608-como-sao-fabricadas-as-placas-mae-.htm
[2] JLCPCB. Inside the Factory: A Breakdown of the PCB Manufacturing Process. https://jlcpcb.com/blog/pcb-manufacturing-process
[3] Pioneer Circuits. The Manufacturing Process of a PCB. https://www.pioneercircuits.com/the-manufacturing-process-of-a-pcb
[4] Passive Components. The THR manufacturing process. https://passive-components.eu/the-thr-manufacturing-process
[5] Anzer USA. SMT Assembly: Using a Reflow Oven. https://www.anzer-usa.com/resources/?p=845
CurtirCurtir
Gabriel Willyan Buk Moreira
RA: a2865572
1) Como são produzidas as placas-mãe ASUS no Brasil, baseado no vídeo?
O vídeo mostra o processo de montagem da placa-mãe ASUS Z170M-PLUS/BR, realizado na fábrica da Foxconn, em Manaus. Primeiro, os funcionários utilizam roupas especiais, como jaleco, touca e proteção nos calçados, para evitar que a eletricidade estática e sujeiras danifiquem os componentes. As placas e as peças ficam armazenadas em locais adequados até serem utilizadas na produção.
No início da montagem, é aplicada uma pasta de solda nos pontos específicos da placa. Depois, máquinas automatizadas posicionam os componentes menores, como resistores e capacitores. A placa passa por uma inspeção e, em seguida, por um forno que aquece a solda e fixa as peças. Também são feitas verificações com raio-X para encontrar possíveis problemas nas soldas que ficam escondidas.
Depois dessa etapa, os funcionários colocam manualmente componentes maiores, como conectores e capacitores, tomando cuidado com a posição e a polaridade de cada peça. Em seguida, a placa passa por uma máquina de solda por onda, que fixa esses componentes. Após uma limpeza e novas conferências, são instaladas outras peças e realizados testes de funcionamento, verificando memória, vídeo e refrigeração. Por último, as placas aprovadas recebem seus acessórios, são embaladas e preparadas para a distribuição.
Além da montagem apresentada no vídeo, a fabricação de uma placa-mãe começa com o desenvolvimento de um projeto, no qual são definidos o formato da placa, a posição dos componentes e as conexões elétricas. Depois, é fabricada a placa de circuito impresso (PCB), que utiliza materiais como fibra de vidro, resina e cobre para formar sua estrutura.
Para criar os caminhos por onde a eletricidade vai passar, é aplicado um material sensível à luz sobre as camadas de cobre. O desenho do circuito é transferido para a placa e, por meio de produtos químicos, o cobre que não será utilizado é removido, formando as trilhas elétricas. Nas placas com várias camadas, essas partes são unidas por meio de calor e pressão. Também são feitos furos e colocadas camadas de cobre nesses espaços para permitir a comunicação entre as diferentes partes do circuito.
Depois, a placa recebe uma proteção chamada máscara de solda, que ajuda a evitar danos e problemas durante a montagem dos componentes. Também são adicionadas identificações e acabamentos na superfície. Por fim, são realizados testes para verificar se as trilhas e conexões estão corretas. Somente depois de pronta essa base é que ela segue para a montagem dos componentes, como foi apresentado no vídeo da ASUS.
1. TecMundo: explica a fabricação da base, o uso da fibra de vidro, do cobre, a criação das trilhas e a furação.
2. JLCPCB: apresenta as etapas de fabricação das placas de circuito impresso, incluindo corrosão do cobre, união das camadas, furos e proteção.4.
TecMundo: reportagem original que acompanha o vídeo e confirma a fábrica, o modelo e o local da produção.
CurtirCurtir
João Luiz Balan Valençola 2865670
Primeiramente, máquinas são responsáveis por aplicar os primeiros pontos de solda na placa. Após isso, essa solda é verificada manualmente e caso haja alguma falha, o processo é repetido novamente até estar correto.
Após os pontos estarem soldados, a placa recebe seus primeiros componentes. Depois, é feita uma verificação manual utilizando uma placa mãe já completa de referência, isso faz com que todas as placas sejam iguais e sem variações. Em seguida, é feita é feita a soldagem dos demais componentes (novamente com a verificação com a placa mãe já pronta).
A placa mãe passa por um exame de raio-X, que permite verificar pontos óculos invisíveis a olho nu. Após isso, é feita uma revisão manual, onde são testadas as entradas como USB, RJ45, etc, e aplicada uma cola especial em pontos estratégicos para fortalecer a solda.
Finalmente, os componentes mais sensíveis e maiores são colocados manualmente e cuidadosamente em uma linha de produção onde cada funcionário coloca uma peça específica. Após isso, a placa é sujeita a uma limpeza extensiva e está pronta para ser embalada e enviada para as lojas
